Центробежные вентиляторы двухстороннего всасывания типа ВДНх2 предназначены для подачи воздуха в топки стационарных паровых котлов паропроизводительностью от 500 до 2650 т/ч. Допускается применение вентиляторов в технологических установках для перемещения чистого воздуха. Максимально допустимая температура воздуха на входе в вентиляторы не должна превышать +100 С. Тип лопаток рабочего колеса – пустотелые профилированные.
Вентиляторы выпускаются левого и правого направления вращения.
Наши контакты
Технические характеристики вентиляторов центробежных двухстороннего всасывания типа ВДНх2

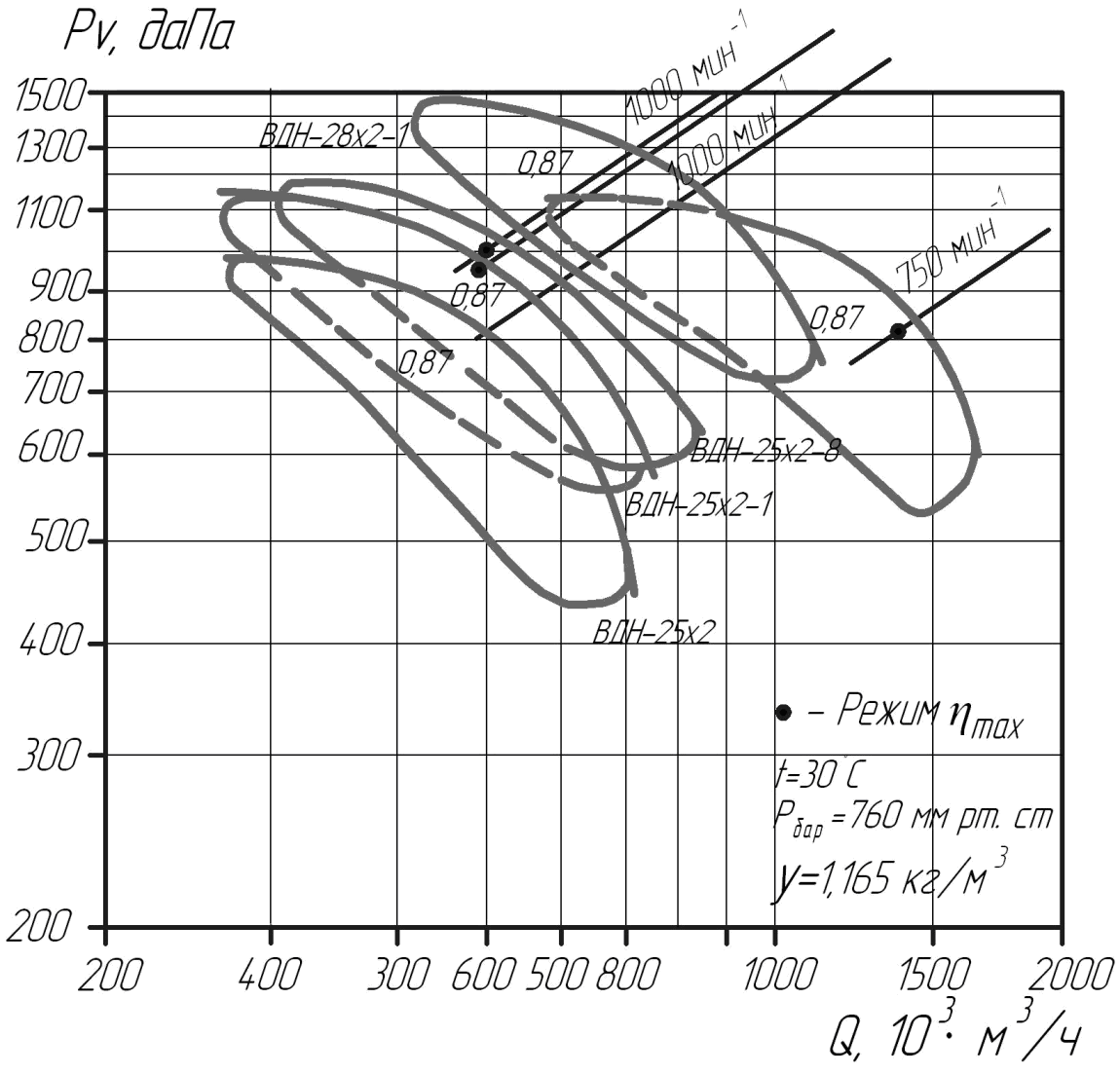

Совмещенные характеристики Q – Pv центробежных вентиляторов двустороннего всасывания – рекомендуемые зоны выбора
| Тип машины | Номинальные аэродинамические параметры при давлении 101300 Па, температуре 30 0С и плотности газов 1,165 кг/м3 на входе в дымосос | Частота вращения n, об/мин | Масса, кг | ||
|---|---|---|---|---|---|
| Производительность, Q, тыс. м3/ч | Полное давление, Pv, Па | Максимальный КПД | |||
| ВДН-24х2 | 500 | 4380 (445) | 86 | 750 | 20816 |
| ВДН-25х2 | 500 | 8240 (840) | 87 | 1000 | 24560 |
| ВДН-28х2 | 730 | 12300 (1250) | 87 | 1000 | 35200 |
Совмещенные характеристики Q – Pv центробежных вентиляторов двустороннего всасывания – рекомендуемые зоны выбора
Габаритные и присоединительные размеры вентиляторов центробежных двухстороннего всасывания типа ВДНх2
| Тип машины | h | H | D | L | L1 | b | b1 | b2 | b3 | s1 | a | a1 | a2 | a3 | s | n |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВДН-24х2 | 740 | 1770 | 2400 | 5900 | 4748 | 1300 | 1410 | 3900 | 4020 | 19 | 2880 | 3000 | 2160 | 2280 | 19 | 24 |
| ВДН-25х2 | 770 | 1765 | 2500 | 5600 | 4785 | 1175 | 1275 | 3675 | 3783 | 22 | 2250 | 2358 | 1815 | 1925 | 22 | 32 |
| ВДН-28х2 | 770 | 1980 | 2800 | 6300 | 4880 | 1315 | 1427 | 4115 | 4230 | 19 | 2240 | 2340 | 2035 | 2147 | 19 | 34 |

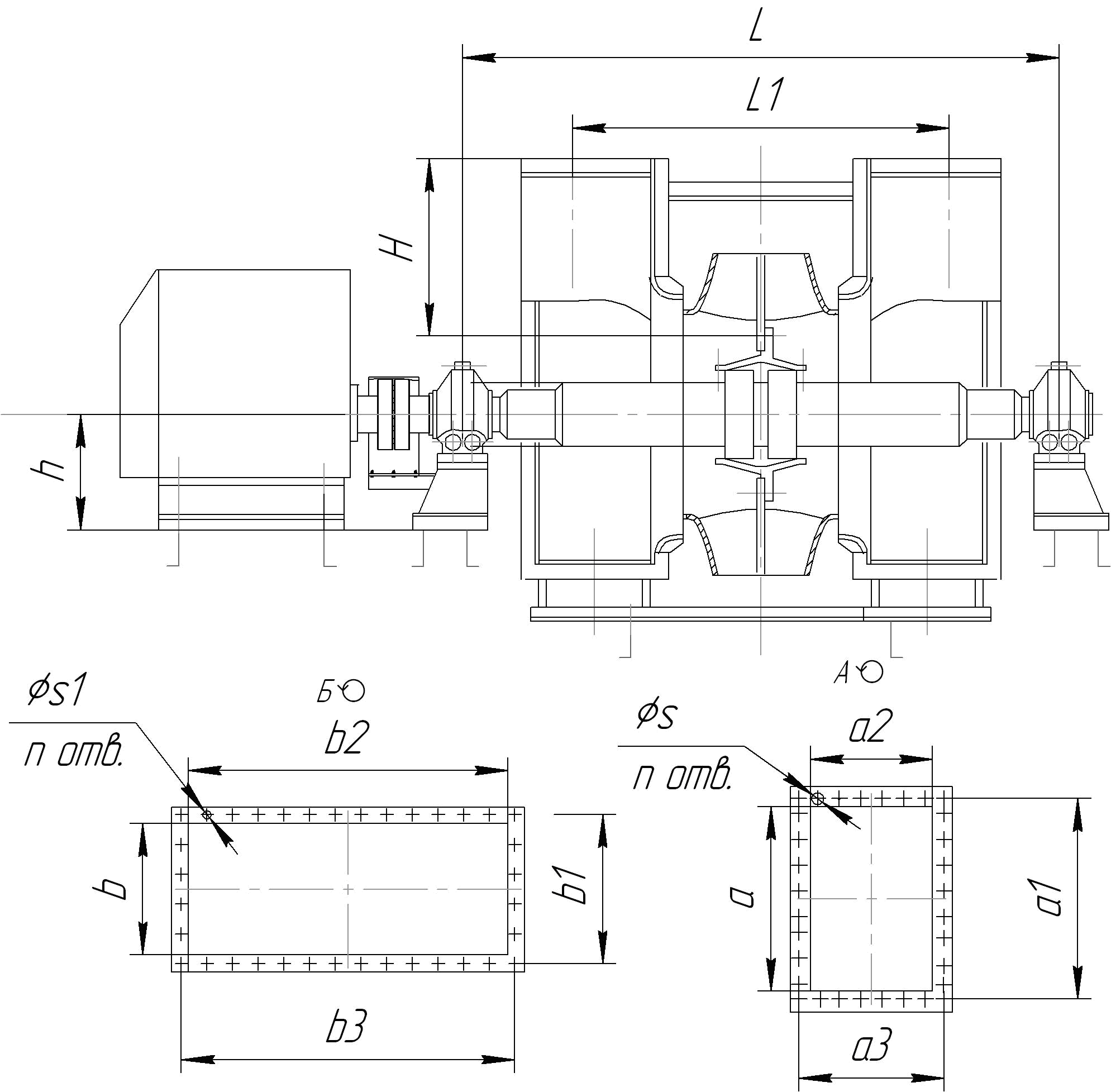

Габаритные размеры центробежных вентиляторов двустороннего всасывания

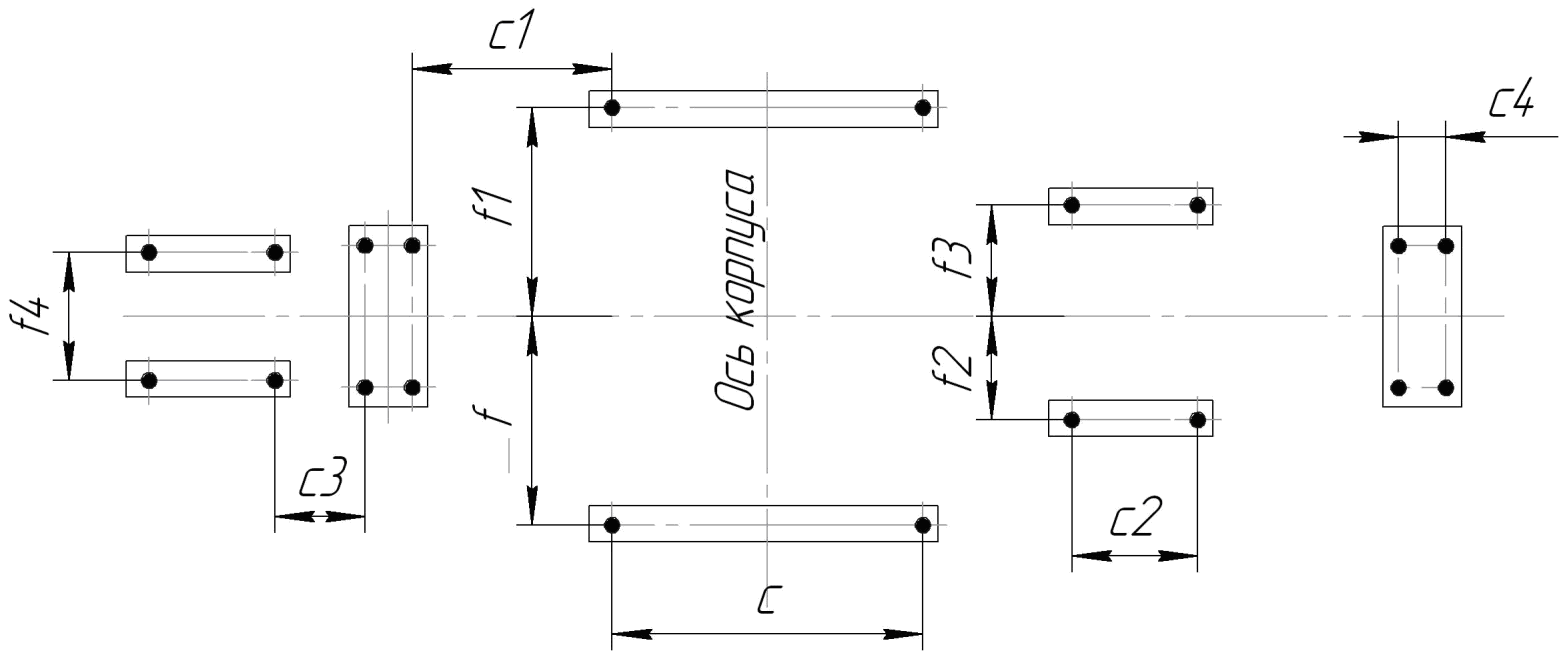

Размеры для крепления центробежных вентиляторов двустороннего всасывания
| Тип машины | f | f1 | f2 | f3 | f4 | c | c1 | c2 | c3 | c4 |
|---|---|---|---|---|---|---|---|---|---|---|
| ВДН-24х2 | 1250 | 1250 | 900 | 900 | 1300 | 3630 | 245 | - | 805 | 430 |
| ВДН-25х2 | 1200 | 1400 | 810 | 810 | 1300 | 3000 | 345 | 400 | 475 | 420 |
| ВДН-28х2 | 1320 | 1520 | 720 | 1500 | 1390 | 2990 | 555 | - | 770 | 650 |
Размеры для крепления центробежных вентиляторов двустороннего всасывания

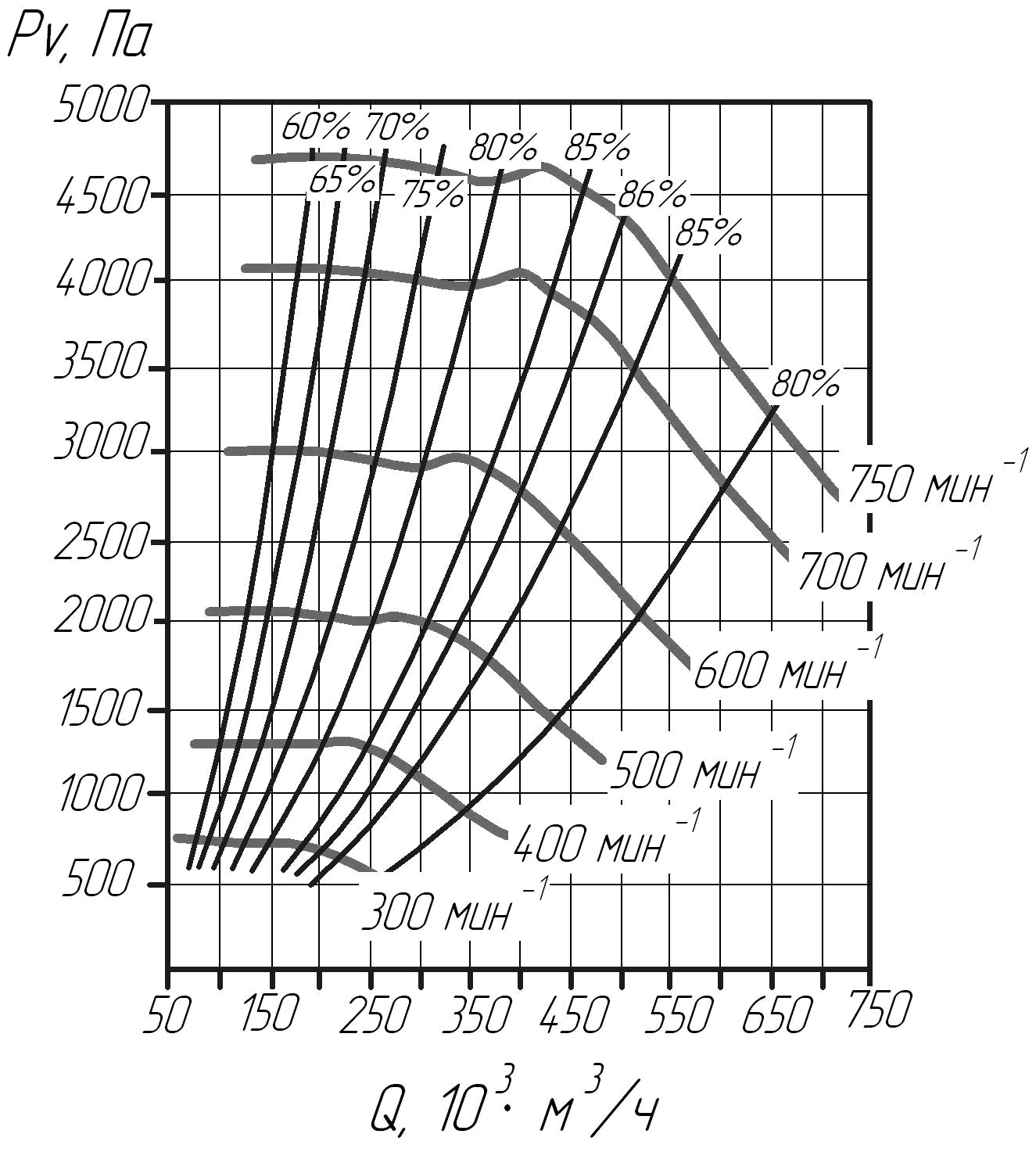

Аэродинамическая характеристика центробежного вентилятора ВДН24х2

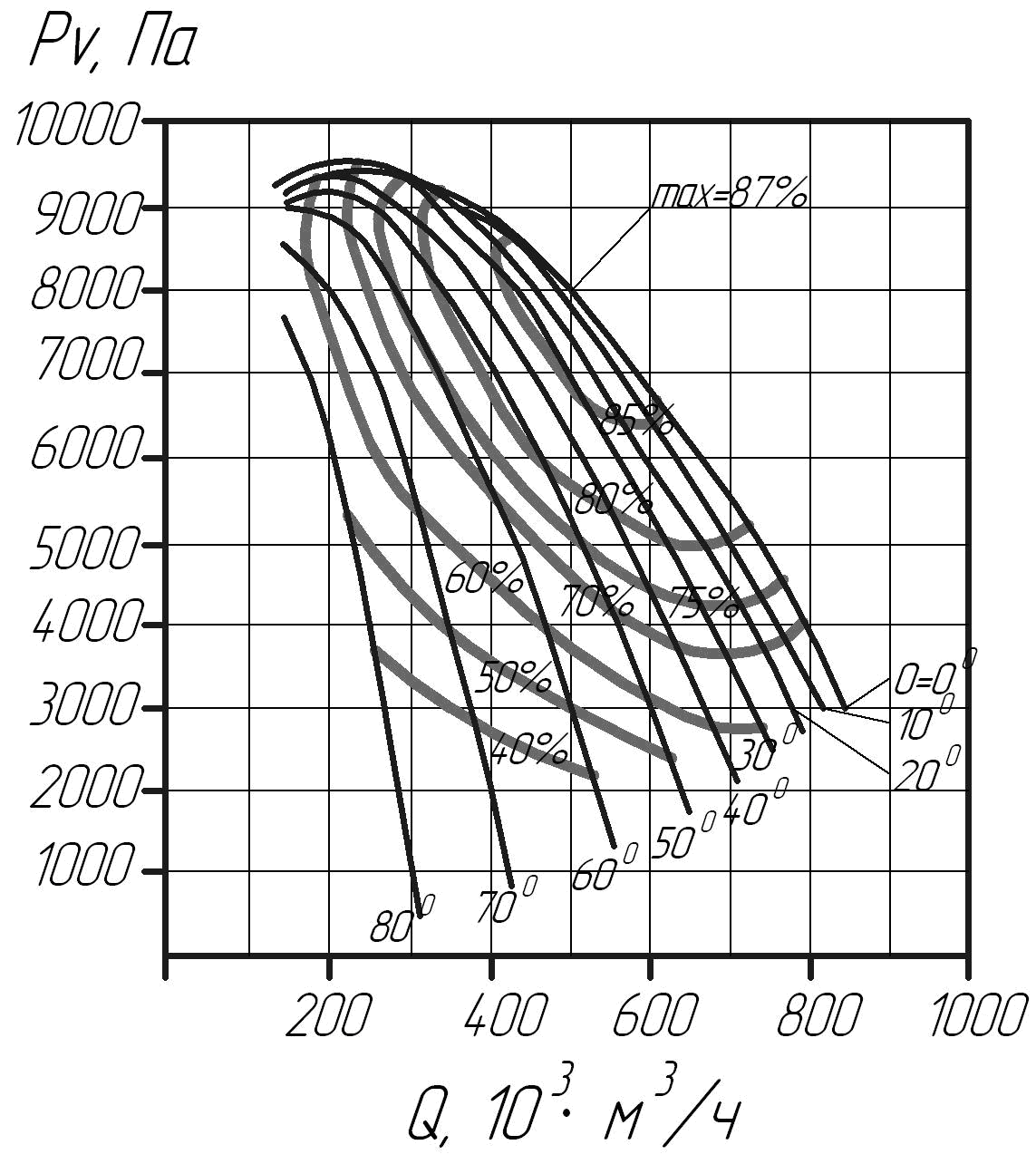

Аэродинамическая характеристика центробежного вентилятора ВДН25х2

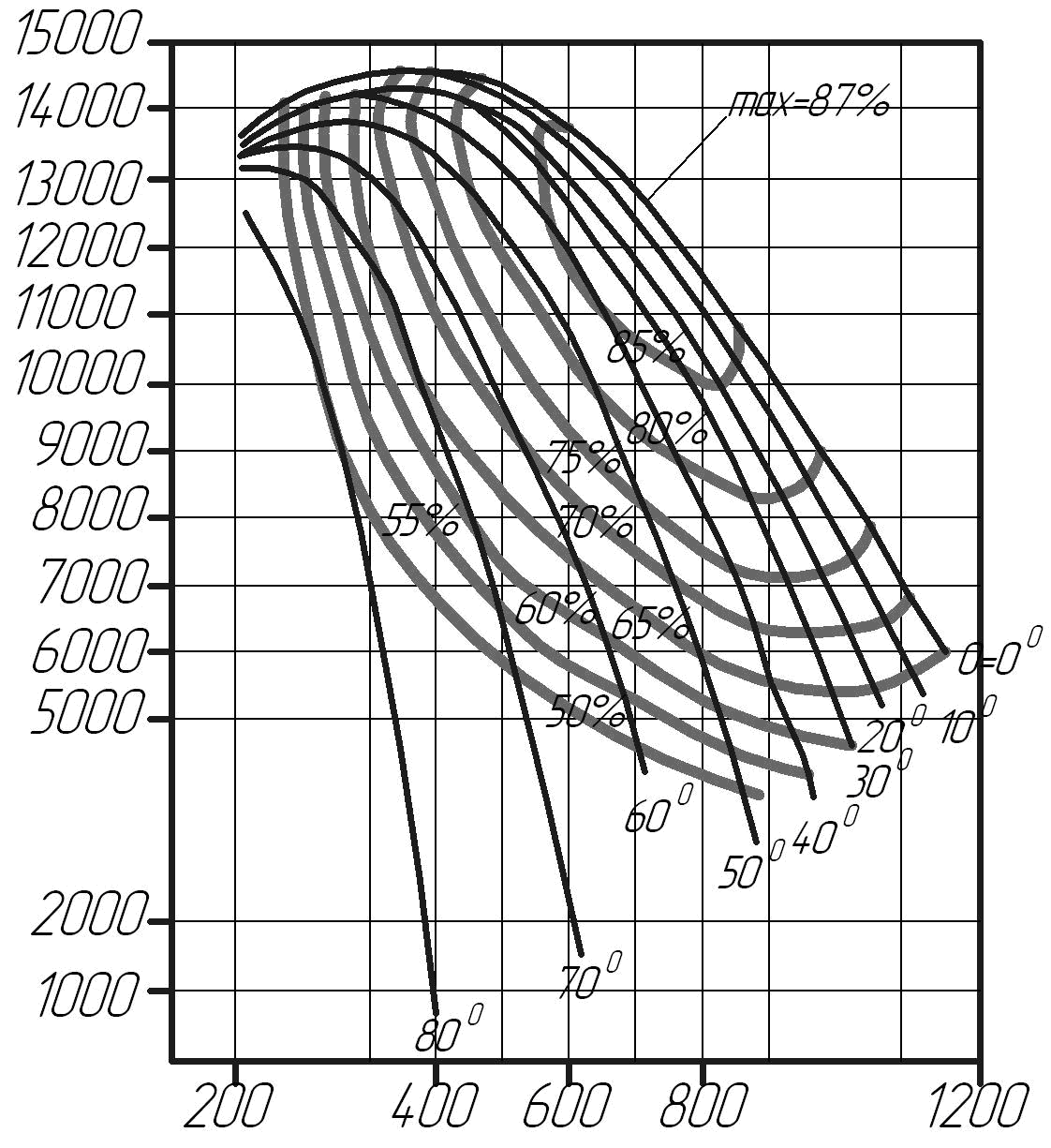

Аэродинамическая характеристика центробежного вентилятора ВДН28х2
Аэродинамическая характеристика центробежного вентилятора ВДН25х2
Аэродинамическая характеристика центробежного вентилятора ВДН28х2
