Циклоны

Циклоны ЦМ

   Циклоны ЦМ предназначены для очистки газовоздушных выбросов от зернистой, волокнистой пыли; от пылей склонных к слипанию; от пыли, отходов измельченных материалов легкой, пищевой, полиграфической промышленности; от пыли образующихся припереработки сельскохозяйственной продукции; тяжелых абразивных пылей.
   Не рекомендуется применять циклоны для осаждения налипающих на стенки воздуховодов и цементирующих пылей.
   Принцип работы циклона ЦМ
   Циклон ЦМ состоит из: верхнего узла 1, формирующего пылевоздушный поток с выходным патрубком 2; корпуса, состоящего из цилиндрической 3 и конической 4 частей; отбойного конуса 5; крестовины 6; цилиндрической части  бункера, в стенке которого предусмотрены люки 7; конической части 8 бункера; выхлопной трубы 9.
   Циклон ЦМ слабо подвержен абразивному износу. Вследствие того, что скорость воздушного потока во входном патрубке 2 и в особенности, в нижней части корпуса циклона невелики, стирание стенок не происходит даже при осаждении высокоабразивной пыли, как в циклонах тина ЦН.
   Подсос воздуха в бункере не сказывается на эффективности осаждения пыли, т.к. поток воздуха, проходящий через центральное отверстие в отбойном конусе 5, не препятствует движению пыли в бункер.
   В процессе длительной эксплуатации циклона ЦМ возможно оседание волокнистой пыли на лапках крестовины 6 отбойного конуса 5, поэтому необходимо осуществлять периодическую чистку через люки 7.
   Технические характеристики циклонов с обратным конусом аналогичных циклону ЦМ: циклоны ЦОК, циклоны РИСИ.




Технические характеристики циклонов ЦМ с бункером.


Технические характеристики циклонов ЦМ с бункером на кронштейне.


Технические характеристики циклонов ЦМ с ящиком.


Технические характеристики циклонов ЦМ с бункером на опоре.


Габаритные размеры циклона ЦМ.



Опубликовано в Циклоны
Подробнее ...

Циклоны ЛИОТ

   Циклон ЛИОТ применяется для грубой и средней очистки воздуха от сухой не слипающейся не волокнистой пыли.
   Очистка воздуха от пыли осуществляется под действием центробежных сил.
   Циклоны ЛИОТ могут изготавливаться как правого, так и левого исполнения.
   У циклонов правого исполнения движение воздуха при взгляде на циклон сверху осуществляется по часовой стрелке, у циклонов левого исполнения – против часовой стрелки.
   Циклоны ЛИОТ могут устанавливаться как на всасывании, так и на нагнетании.
   При установке на всасывании соединение циклона с вентилятором осуществляется через улитку.
   Для улавливания сухой неслипающейся пыли также применяются следующие циклоны: циклоны СИОТ, циклоны СИОТ-М, циклоны СИОТ-М1.




Технические характеристики циклонов ЛИОТ.


Габаритные размеры циклонов ЛИОТ.

Опубликовано в Циклоны
Подробнее ...

Циклоны ЛТА

   Циклоны ЛТА применяются для очистки воздуха  от крупных частиц (щепа, стружка) и влажных мелких частиц (опилки) от станков и пилорам, а также в технологическом процессе для отделения крупной щепы.
   Также циклоны ЛТА используются в качестве циклонов-разгрузителей.
   Эффективность циклонов ЛТА очистки воздуха составляет 85-90%.
   При транспортировании сухой стружки или опилок, когда образуется много мелкодисперсной пыли, или при наличии в транспортируемой материале шлифовальной пыли, данный циклон не обеспечивает достаточной очистки воздуха и требует второй ступени очистки.



Технические характеристики циклонов ЛТА.


Габаритные размеры циклона ЛТА.

Опубликовано в Циклоны
Подробнее ...

Циклоны ОЭКДМ

   Циклоны ОЭКДМ  предназначены для систем пневмотранспорта измельченной древесины с содержанием пыли: щепа, дробленка, кора, витая стружка, сырая стружка, сырые опилки.
   Циклоны ОЭКДМ имеют более высокий коэффициент очистки вследствие более совершенных конструктивных форм. Остаточная запыленность воздуха после этих циклонов, установленных на нагнетательных линиях, составляет: для стружек и опилок 10-30 мг/м3, для древесной пыли от шлифовальных станков 90-100 мг/м3. Коэффициент местного сопротивления – 5.
   Накопление древесных отходов в конической части циклонов резко снижает коэффициент очистки. Поэтому каждый циклон необходимо герметично соединять с емким бункером.
   Вместимость бункеров под циклоны рассчитывают обычно на суточное накопление отходов (от 5 до 35 м3).
   Циклоны изготавливаются правого и левого исполнения.




Технические характеристики циклонов ОЭКДМ К.


Габаритные размеры циклона ОЭКДМ К.

Опубликовано в Циклоны
Подробнее ...

Циклоны РИСИ

   Циклоны РИСИ применяются для очистки воздуха от всех видов волокнистой и слипающейся пыли, полировальной пыли и отходов лакокрасочных покрытий.
   Применяются для очистки воздуха от пыли, образующейся при полировании поверхностей мебельных и других деталей с использованием полировальных паст.
   Корпус состоит из двух конусных частей. Расширяющаяся к низу нижняя коническая часть циклона исключает закупорки выпускного отверстия.
   Верхняя коническая часть циклона (сужается к низу) способствует сцеплению волокнистых частиц и образованию более крупных частиц. При этом улучшается сепарационный эффект более крупных частиц и затрудняется унос частиц пыли из циклона, то есть увеличивается пылеулавливающий эффект циклона.
   Технические характеристики циклонов с обратным конусом аналогичных циклону РИСИ: циклоны ЦМ, циклоны ЦОК.




   Технические характеристики циклонов РИСИ.


   Габаритные размеры циклона РИСИ.

Опубликовано в Циклоны
Подробнее ...

Циклоны ОТИ

   Циклоны ОТИ используются на зерноперерабатывающих и пищевых предприятиях преимущественно при групповой установке.
   Эффективность циклона ОТИ -  97-98%.
   Оптимальная скорость при входе — 10-14 м/сек.
   Преимуществом циклонов ОТИ является их значительная устойчивость к изменению скорости при входе до ±35%, что важно для систем, работающих с переменным режимом.
   Для улавливания зерновой и мучной пыли также применяются следующие циклоны: циклоны ЦОЛ, циклоны ЦР, циклоны ЦРк, циклоны 4БЦШ, циклоны У21-ББЦ, циклоны УЦМ-38, циклоны УЦ-38.




Технические характеристики циклонов ОТИ.


Габаритные размеры циклона ОТИ.



Опубликовано в Циклоны
Подробнее ...

Циклоны Гипродревпрома типа Ц

   Циклоны Гипродревпрома типа Ц предназначены для механического улавливания древесных отходов (стружки, опилок, пыли) в системе пневмотранспорта. Эти циклоны обладают высоким коэффициентом, очистки воздуха. Для волокнистой и слипающейся пыли данные циклоны применять не следует.
   Для улавливания древесных отходов также применяются следующие циклоны: циклоны ОЭКДМ, циклоны УЦ, циклоны ЛТА, циклоны Гипродрева, циклоны РИСИ.
   Циклон типа Ц состоит из корпуса, конуса, входного патрубка, зонта и выхлопной трубы с сепаратором. Наличие сепаратора в нижней части выхлопной трубы способствует дополнительному раскручиванию запыленного потока воздуха и тем самым увеличению эффективности очистки воздуха. В нижней части сепаратора установлено коническое кольцо, исключающее захват взмученных мелких частиц пыли потоком очищенного воздуха.
   Циклоны Ц могут быть изготовлены правого и левого исполнения.




Технические характеристики циклонов Гипродревпрома типа Ц.


Габаритные размеры циклонов Гипродревпрома типа Ц.

Опубликовано в Циклоны
Подробнее ...

Циклоны Гипродрева

   Циклоны Гипродрева применяются для грубой и средней очистки воздуха от древесных отходов, опилок, стружки и пыли.
   Конструкция циклона состоит из корпуса с крышкой и входным патрубком, конуса и выхлопной трубы.
   Очистка воздуха от пыли осуществляется под действием центробежных сил.
   При присоединении к циклону двух или трех воздуховодов входной патрубок делится распределительными перегородками пропорционально площадям живых сечений.
   Циклоны могут изготавливаться как правого, так и левого исполнения. У циклонов правого исполнения движение воздуха, при взгляде на циклон с верху, происходит почасовой стрелки, у циклонов левого исполнения – против часовой стрелки. На рисунке изображен циклон правого исполнения. При установки циклона следует предусмотреть его заземление.




Технические характеристики циклонов Гипродрева


Габаритные размеры циклонов Гипродрева



Опубликовано в Циклоны
Подробнее ...

Циклоны 4БЦШ

   Циклоны 4БЦШ предназначены для улавливания среднедисперсной пыли в системах пневмотранспорта и аспирационных установках.
   Применяются на заводах по  переработке зерна, на предприятиях пищевой промышленности и сельского хозяйства.
   Групповые циклоны 4БЦШ составляются из циклонов типа БЦ(ЦР).
   Эффективность улавливания крупной зерновой пыли 95-98%.




   Технические характеристики циклонов 4БЦШ.



Габаритные размеры циклонов 4БЦШ.



Опубликовано в Циклоны
Подробнее ...

Высокоэффективные циклоны СЦН-40

   Высокоэффективные циклоны СЦН-40 предназначены для эффективной очистки газов и аспирационного воздуха от мелкой и среднедисперсной пыли.
   Циклон СЦН-40 имеет наиболее высокую степень очистки по сравнению с циклонами ЦН-15, СК-ЦН-34 и УЦ-38.
   Вынос пыли из циклона СЦН-40 в 2,5 раза меньше циклона  ЦН-15 и в 1,5 раза меньше циклона СК-ЦН-34 и УЦ-38 при равных энергозатратах.
   Для улавливания золы и сухой пыли также применяются следующие циклоны: циклоны ЦН-15 , циклоны ЦН-15У, циклоны ЦН-24, циклоны ЦН-11, циклоны СДК-ЦН-33, циклоны СК-ЦН-34, циклоны СК-ЦН-34М.
   Высокая степень очистки в циклоне СЦН-40 достигнута за счет повышения интенсивности вращательного движения газа в корпусе циклона и одновременного снижения скорости радиального стока в направлении к выхлопной трубе.
   Циклоны СЦН-40 меньше подвержены забиваемости и абразивному износу.
   Гидравлическое сопротивление при t=20oС 1000-2000 ПА.
   Скорость в входном патрубке циклона 16-24 м/с.
   Условная скорость в сечении корпуса циклона 1,3-1,9 м/с.
   Cтепень очистки в циклоне диаметром 1000 мм для пыли 10 мкм, при t=20°С - 95 %
   Коэффициент гидравлического сопротивления, отнесенный к сечению корпуса циклона -1100.

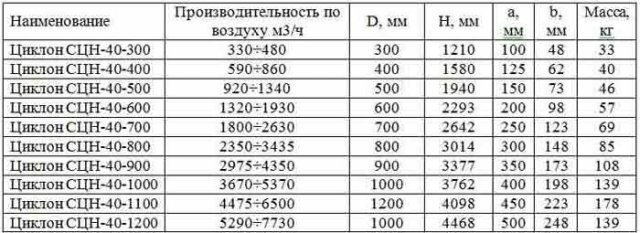

Технические характеристики циклонов СЦН-40.

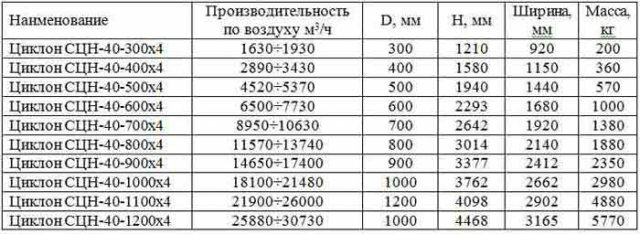

Технические характеристики групповых циклонов СЦН-40 (группа из 4 циклонов).

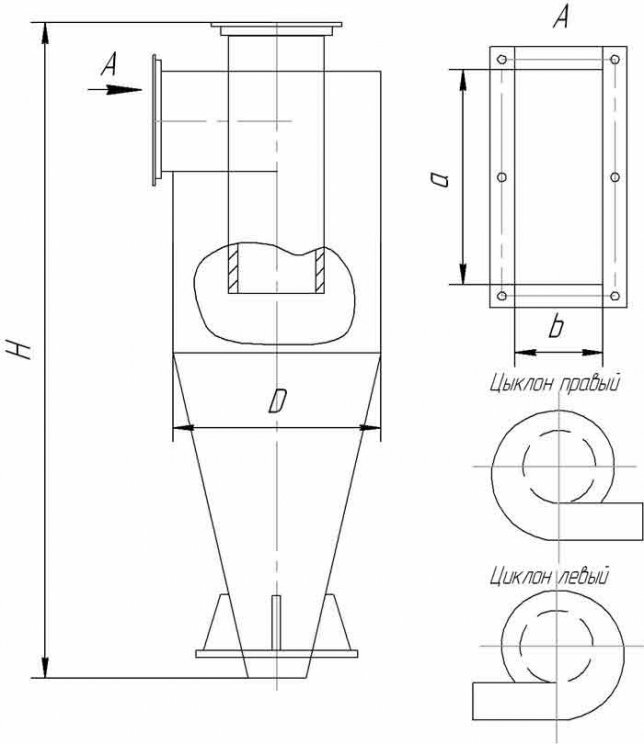

Габаритные размеры циклонов СЦН-40.

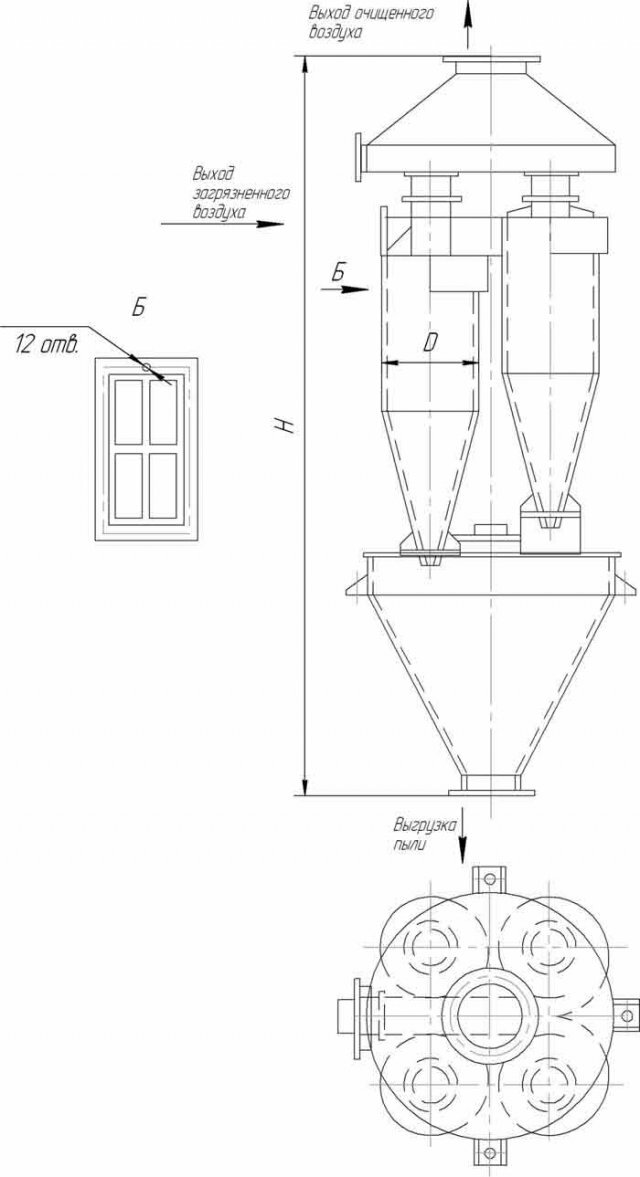

Габаритные размеры циклонов СЦН-40 (групповая схема).



Опубликовано в Циклоны
Подробнее ...
